可调恒温式疏水阀

STB可调恒温式疏水阀

STB可调恒温式疏水阀属热静力型中的一种新产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物.利用其对温鹰的热胀冷缔殛状态变换,使得阀门自动关闭或开启,从而达到阻汽排水之目的。选用台适的规格便确定T冷凝水排放的温度范围,然后可在此范围内根据情况要求用调节螺钉进行调节

在线咨询
021-66861950

STB可调恒温式疏水阀 介绍

适用范围

当前疏水阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

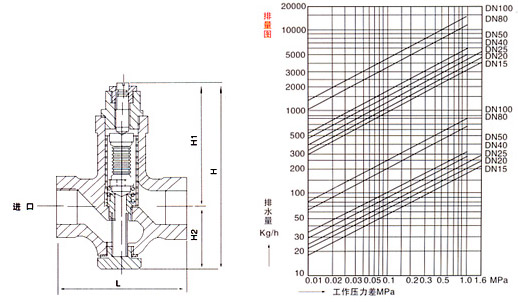

结构示意图


主要技术参数

1、公称压力PN:0 8、1 0、1 6、2 5、4 0MPa
 2、公称通径DN l 5、20、25、32、40、50、65、80、1 00mm
 3、排水温度:A组65~1 00℃
 B组95~1 35℃
 C组1 30~1 65℃
 4、漏气率:0 5%以下
 5、寿命1 0000小时以上
 6、使用温度:80~450℃
 7、连接万式三种:
 I、ST为螺纹角式
 II、STB为螺纹直通带过滤器
 III、STC为法兰直通带过滤器

主要外型及连接尺寸

型号(DN)外形尺寸最大排量型号(DN)外形尺寸最大排量 T/h法兰外径
       D
长L高H长L高H
ST8-15120651.4STB16-15901503.0
ST8-20120653.0STB16-201001504.0
ST8-25130704.0STB16-251201655.0
ST16-15120653.0STB10-401401859.0
ST16-20120654.0STB10-5016019511.0
ST16-25130705.0STC16-151501753.095
ST16-40145859.0STC16-201501754.0105
ST16-501459511.0STC16-251601855.0115
    STC10-402302559.0145
    STC10-5023025511.0160
    STC10-8031028518.0195
    STC10-10031035522.0215
