AT型气动活塞式执行机构

ATD/ATS新型齿轮条式气动薄膜执行气器综合了国内外最新技术,通过CAD三维模 型创新优化设计,外形美观紧凑、现代化的造型;并采用 实用新型材料、新工艺、使产品的质量、性能更加可靠; 多规格选型更经济实惠;产品全面符合最新国际标准技术 规范,满足现在和未来的需求。

在线咨询
021-66861950

AT型气动活塞式执行机构 介绍

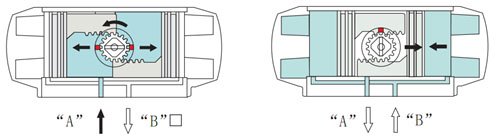

ATD双作用执行工作原理

当气源压力从气口(A)中进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,两端气腔的空气通过气口(B)排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。反之气源压力从气口(B)进入气 缸两端气腔时,使两活塞向气缸中间方向移动,中间气腔的空气通过气口(A)排出,同时使两活塞齿条同步带动输 出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装,输出轴变为反向旋转,即为双作用反转型)。

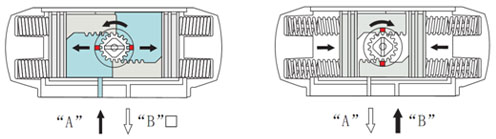

ATS单作用执行工作原理

当气源压力从气口中(A)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,迫使两端的弹簧压缩,两端气腔的空气通过气口(B)排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。在气源压力 经过电磁阀换向后,气缸的两活塞在弹簧的弹力下向中间方向移动,中间气腔的空气从气口(A)排出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装,弹簧复位时输出轴变为反向旋 转,即为单作用反转型)。




型号编制

AT作用形式尺寸规格选择角度连接尺寸输出轴孔尺寸弹簧数量操作温度防腐等级
AT系列气动执行器D:双作用
       S:单作用
50~33090°=090
       120°=120
       180°=180
符合国际标准ISO5211
       F03-F25
LD=平行斜角输出孔
       HT=平行对边输出孔
       W=两个键槽输出孔
5-12只
       (只有ATS)
ST=标准型-20~+80℃
       HT=高温型-15~+150℃
       LT=低温型-40~+80℃
一般场合=A
       低浓度酸性环境=B

性能及参数表

型号最大气源压力旋转角度操作温度行程调节每1°圈数缸径φ(mm)汽缸容量(L)
       开向 关向
开关时间(S)
       开向 关向
重量/每根弹簧
       (Kg)
ATD/ATS-50干燥或润滑的
       洁净压缩空气8Bar
90°±4°
       或全行程0°~90°
ST:(标准型)丁腈橡胶O型圈-20~+80℃
       HT:(高温型)氟橡胶O型圈-15~+150℃
       LT=(低温型)硅橡胶O型圈-40~+80℃
1/6500.1 0.2ATD0.2 ATD0.3ATD1.1
ATS0.3 ATS0.3ATS1.20.01
ATD/ATS-631/6630.2 0.3ATD0.3 ATD0.3ATD1.6
ATS0.3 ATS0.4ATS1.80.02
ATD/ATS-751/5750.3 0.5ATD0.3 ATD0.4ATD2.8
ATS0.4 ATS0.5ATS3.20.03
ATD/ATS-881/5880.5 0.8ATD0.4 ATD0.5ATD4.0
ATS0.5 ATS0.6ATS4.70.06
ATD/ATS-1001/51000.7 1.1ATS0.5 ATD0.6ATD5.9
ATS0.7 ATS0.9ATS6.70.07
ATD/ATS-1151/51151.2 1.8ATD0.7 ATD0.8ATD8.5
ATS0.9 ATS1.1ATS10.00.13
ATD/ATS-1251/41251.5 2.3ATD0.9 ATS1.1ATD10.7
ATS1.2 ATS1.4ATS12.50.16
ATD/ATS-1451/41452.4 3.8ATD1.2 ATD1.4ATD15.5
ATS1.5 ATS1.8ATS18.30.25
ATD/ATS-1601/41603.1 4.9ATD1.5 ATD1.7ATD19.5
ATS1.8 ATS2.1ATS23.30.36
ATD/ATS-1801/41804.3 6.9ATD2.0 ATD2.2ATD26.7
ATS2.4 ATS2.8ATS32.80.50
ATD/ATS-2001/42005.9 9.5ATD2.7 ATD3.2ATD35.6
ATS3.5 ATS4.0ATS43.60.62
ATD/ATS-2401/424010.0 15.2ATD3.5 ATD4.0ATD58.2
ATS4.1 ATS4.6ATS71.01.12
ATD/ATS-2651/426514.5 21.4ATD4.0 ATD4.5ATD78.8
ATS4.5 ATS5.0ATS96.51.56
ATD/ATS-3301/433025.0 40.0ATD6.0 ATD7.0ATD130
ATS7.5 ATS8.5ATS1632.95
