自力式调节阀

ZRSWK型自力式电控温度调节阀

ZRSWK自力式电控温度调节阀(电动温度调节阀)由控制阀门 、执行器、传感器和毛细管等部件组成。自力式电控温度调节阀按用途分为加热型和冷却型。自力式电控温度调节阀( 适用于较大口径及导热油控制 ) ,该调节阀最大的特点只需普通 220V 电源,利用被调介质自身能量,直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制,亦可使用在防止对过热或热交换场合,电动温度控制阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。

在线咨询
021-66861950

ZRSWK型自力式电控温度调节阀 介绍

自力式电控温度调节阀主要适用于液体、气体和蒸汽,在各种冷却系统中的温度控制。当被控介质温度升高,控制阀门关闭(加热型);当被控介质温度升高,控制阀门开启(冷却型)。

主要特点

控制精度高,工作稳定,安全可靠。

感温液体膨胀均匀,比例式调节控制。

温度设定操作简单,调节方便。

体积小、重量轻,安装方便。

工作原理

自力式电控温度调节阀由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成,根据用户需要,分别有加热型与冷却型两种结构。加热型调节阀的结构与原理:工作前主阀芯处于半开位置,传感器处于自然状态。接上电源,主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时,传感器即产生相应线性信号输入一体化执行机构,随即驱动阀杆、阀芯产生位移,关闭主阀芯停止加热。当温度低于设定值时,传感器即产生线性信号输入一体化执行机构,驱使阀芯渐开,使介质按抛物线特性流入储热箱,进行加热直至设定值。这样被控介质始终在设定温度范围内被控制,从而达到控温目的。备注:常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。


主要技术参数1、阀体

阀体形式直通铸造球型阀
公称通径DN15 ~ 200mm
公称压力PN1.6 、 2.5 、 4.0 、 6.4MPa
法兰标准GB/T9113 、 JB/T79
连接形式法兰 (FF RF RTJ) 、焊接 (SW BW) 、螺纹 ( 适用于 1″ 以内 )
阀盖形式标准型 -17 ~ + 230℃ 、高温型 +230 ~ + 450℃
压盖型式螺栓压紧式
密封填料V 型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

2、阀内件

阀芯形式单座式阀芯
流量特性直线性

3、执行机构、传感器、毛细管

执行器型号3810 系列、 PSL 系列
主要技术参数电源电压: 220V/50Hz 、输入信号: 4-20mA 或 1-5V·DC 、输出信号: 4-20mA·DC
防护等级:相当 IP55 、隔爆标志: ExdⅡBT4 、手操功能:手柄
环境温度: -25 ~ + 70℃ 、环境湿度: ≤95%
温包、毛细管材料H62 、 1Cr18Ni9Ti
毛细管长度3 米 、 5 米 、 10 米
温度控制范围0~ 250℃
设定值偏差± 2℃

主要零件材料及内部结构图

1阀体WCBCF8CF 8MCF 3M


2阀座304304316316L
3垫片

PTFE/ 金属石墨垫片

4阀芯304304

316

316L

5导向套304304316316L
6阀盖WCBCF8CF 8MCF 3M
7阀杆304304316316L
8填料PTFE/ 柔性石墨
9弹簧65Mn
10螺母304304316316L

额定行程与流通能力、泄露标准

公称通径 (mm)20253240506580100125150200
流通能力 (m3/h)71016254063100160250400630
额定行程 (mm)68101420303040
调节精度 (℃)± 1 ~ ± 5
使用介质蒸汽、水、油、气体
允许
       泄漏量
硬密封10 -4 X 阀额定容量
软密封“ 0 ”

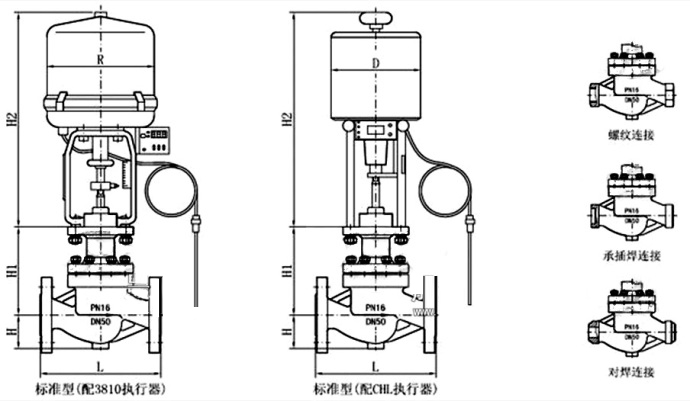

公称通径 DN(mm)20253240506580100125150200
LPN16/25181184200222254276298352410451600
PN40194197200235267292317368425473610
PN64206200210251286311337394440508650
HPN16/2552.557.5757585.592.5100110142.5158170
PN4052.557.5757582.592.5100117.5150167.5187.5
PN646540858590102.5107.5125172.5195207.5
H1132132158170179214221234270294331

H2

CHL465465465465465560560560560560788
3810373373495495495700700700725725725
D177177177177177182182182182182218
R225225225225225257257257310310310
